"Multidis SFQ" Stainless steel distributor/collector
obiegi grzewcze: 4, , 0,5 - 5 l/min


Multidis SFQ – rozdzielacz obiegu grzewczego do ogrzewania i chłodzenia płaszczyznowego ze zintegrowanymi wskaźnikami przepływu na zasilaniu

- z Q-Tech do automatycznego równoważenia hydraulicznego
- płasko uszczelniany, z wkładkami zaworowymi M30 x 1,5
- do regulacji termostatycznej i elektronicznej

- rozdzielacz wstępnie zamontowany.
- Z kurkami napełniająco-opróżniającymi. Przyłącza obiegu grzewczego z gwintem zewnętrznym G ¾ pasują do złączek zaciskowych Oventrop.
- Belka zasilania ze zintegrowanymi wskaźnikami przepływu
- Belka powrotna ze zintegrowanymi wkładkami zaworowymi Q-Tech
- Uchwyt rozdzielacza (dołączony luzem) z
- Izolacja dźwiękochłonna zgodnie z DIN 4109.

- Maks. ciśnienie robocze ps: 6 bar (PN 6)
- Temperatura robocza ts: 70°C
Art.No.: 1404954
EAN: 4026755464269
Producent: Oventrop GmbH & Co. KG
Subject to technical changes.

Wymiary

Wymiary produktu

Długość Szerokość Wysokość Ciężar
390 mm 190 mm 90 mm 2,43 kg

Jednostka opakowaniowa

Rodzaj Ilość Długość Szerokość Wysokość Ciężar
Carton 1 398 mm 203 mm 98 mm 2,65 kg
Europaleta 144 1200 mm 800 mm 1311 mm 404,89 kg

BIM/CAD

Download CAD-Formats
Format Size Download
Revit 772 KB
Download
DWG (3D) 652,89 KB
Download
DWG 63,79 KB
Download
DXF (3D) 4,74 MB
Download
DXF 332,49 KB
Download
STEP 1,07 MB
Download
OBJ / MTL 389,78 KB
Download

Wskazówki do przeglądarki CAD.

In order to open the CAD-Viewer and Download CAD-Data please onetime download and install the CAD-App.

Zdjęcia

Product images

  Wielkość pliku
1014,59 KB
  Rozmiar zdjęcia
5556 px x 5556 px
  Właściwości
  •  Jednoznaczne zdjęcie produktu
  •  Dopuszczony
Download

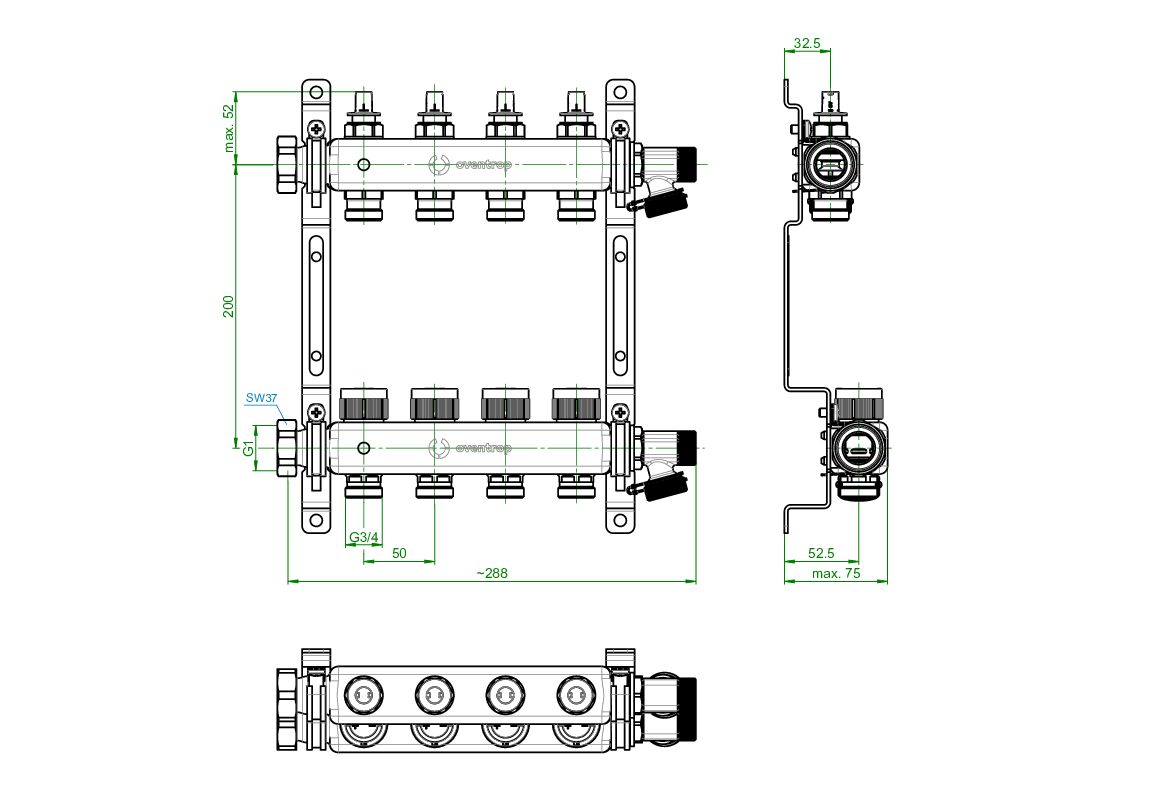

Dimensional drawings

  Wielkość pliku
71,23 KB
  Rozmiar zdjęcia
1155 px x 809 px
  Właściwości
  •  Jednoznaczne zdjęcie produktu
  •  Dopuszczony
Download

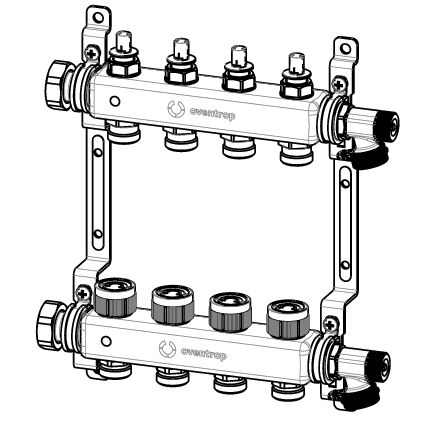

Drawings

  Wielkość pliku
30,33 KB
  Rozmiar zdjęcia
425 px x 425 px
  Właściwości
  •  Jednoznaczne zdjęcie produktu
  •  Dopuszczony
Download

ETIM

Klassifizierung
ETIM 7.0
Property Value
With thermometer
Material Stainless steel
With circulation pump
Article compression class PN 6
Max. operating pressure 6
Medium temperature (continuous) 2 - 60
Suitable for cooling
Max. number of expansion groups 4
