Aktor M Motorized actuator with Modbus RTU interface 24 V AC / DC, connection thread M 30 x 1.5, suitable for Cocon QTZ - Oventrop GmbH & Co. KG

Opis Wymiary Zdjęcia Dokumentacja ETIM

Aktor M Motorized actuator with Modbus RTU interface
24 V AC / DC, connection thread M 30 x 1.5, suitable for Cocon QTZ

Elektromotoryczne napędy nastawcze stosuje się w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Napędy nastawcze służą m.in. do regulacji temperatury pomieszczeń. Można je stosować np. z konwencjonalnymi grzejnikami, grzejnikami z zespołami zaworowymi, z rozdzielaczami obiegów grzewczych (nie dotyczy nr kat. 1012710 / 11), promiennikami sufitowymi, systemami chłodzenia sufitowego i aparatami indukcyjnymi.

Oventrop oferuje elektromotoryczne napędy nastawcze z interfejsami komunikacyjnymi lub bez.

Art.No.: 1012745
EAN: 4026755464672
Producent: Oventrop GmbH & Co. KG
Subject to technical changes.

Pobierz opis GAEB

Pobierz opis przetargowy

Valves

Cocon QTZ zawory regulacyjno-równoważące DN 20, R ¾ x Rp ¾, 250-1800 l/h, bez króćców pomiarowych , EZB mosiądz
Nr kat. 1143606

Cocon QTZ zawór regulacyjny, z króćcami pomiarowymi PN 25, DN 15, złacze / gwint wewnętrzny, 200 - 1 300 l/h, kvs: 2.1
Nr kat. 1143304

Cocon QTZ zawory regulacyjno-równoważące PN 25, DN 15, złacze / gwint wewnętrzny, 200 - 1 300 l/h, kvs: 2.1
Nr kat. 1143704

Zawór regulacyjny niezależny od wahań ciśnienia Cocon QTZ PN 25, DN 15, Gwint zewnętrzny, 200 - 1 300 l/h, kvs: 2.1
Nr kat. 1145064

Pressure independent control valve "Cocon QTZ" with pressure test points PN16, DN 15, Gwint zewnętrzny, 150 - 1 050 l/h, kvs: 1.8
Nr kat. 1144764

Cocon QTZ zawór regulacyjny, bez króćców pomiarowych PN 25, DN 15, Gwint wewnętrzny, 200 - 1 300 l/h, kvs: 2.1
Nr kat. 1147404

Cocon QTZ zawór regulacyjny z króćcami pomiarowymi obustronnie GW, DN 15, 150-1050 l/h
Nr kat. 1148704

Cocon QTZ zawór regulacyjny, z króćcami pomiarowymi PN 25, DN 15, Gwint wewnętrzny, 200 - 1 300 l/h, kvs: 2.1
Nr kat. 1149404

Cocon QTZ zawór regulacyjny z króćcami pomiarowymi PN16, DN 20, Gwint wewnętrzny, 150 - 1 050 l/h, kvs: 1.8
Nr kat. 1148506

Cocon QTZ zawór regulacyjny, bez króćców pomiarowych DN 20, PN 25, 180-1300 l/h
Nr kat. 1147306

Pressure independent control valve "Cocon QTZ" with pressure test points PN16, DN 20, Gwint zewnętrzny, 150 - 1 050 l/h, kvs: 1.8
Nr kat. 1144566

Cocon QTZ zawór regulacyjny, z króćcami pomiarowymi DN 20, R ¾ x Rp ¾, 250-1800 l/h, z dwoma zmontowanymi króćcami pomiarowymi Classic, mosiądz EZB
Nr kat. 1143206

Cocon QTZ zawór regulacyjny, z króćcami pomiarowymi PN 25, DN 15, Gwint zewnętrzny, 200 - 1 300 l/h, kvs: 2.1
Nr kat. 1143364

Cocon QTZ zawory regulacyjno-równoważące PN 25, DN 15, Gwint zewnętrzny, 200 - 1 300 l/h, kvs: 2.1
Nr kat. 1143764

Zawór regulacyjny niezależny od wahań ciśnienia Cocon QTZ DN 20, G 1, 250-1800 l/h, z dwoma wstępnie zmontowanymi króćcami pomiarowymi Classic i zamontowaną kryzą pomiarową, mosiądz EZB
Nr kat. 1144966

Pressure independent control valve "Cocon QTZ" with pressure test points PN 25, DN 20, Gwint wewnętrzny, 250 - 1 800 l/h, kvs: 3.1
Nr kat. 1149306

Pressure independent control valve "Cocon QTZ" with pressure test points DN 25, Rp 1, 400-2500 l/h, z dwoma zamontowanymi króćcami pomiarowymi, mosiądz odporny na odcynkowanie
Nr kat. 1149308

Cocon QTZ zawór regulacyjny, bez króćców pomiarowych DN 25, Rp 1, 400-2500 l/h, bez króćców pomiarowych, mmosiądz EZB
Nr kat. 1147308

Cocon QTZ zawory regulacyjno-równoważące DN 25, R 1 x Rp 1, 400-2500 l/h, bez króćców pomiarowych, mosiądz EZB
Nr kat. 1143608

Cocon QTZ zawór regulacyjny, z króćcami pomiarowymi DN 25, R 1 x Rp 1, 400-2500 l/h, z dwoma zmontowanymi króćcami pomiarowymi Classic, mosiądz EZB
Nr kat. 1143208

Cocon QTZ zawór regulacyjny, z króćcami pomiarowymi DN 32, R 1 ¼ x Rp 1 ¼, 600-4800 l/h, z dwoma zmontowanymi króćcami pomiarowymi Classic, mosiądz EZB
Nr kat. 1143210

Cocon QTZ zawór regulacyjny, z króćcami pomiarowymi DN 20, G 1, 250-1800 l/h, z dwoma zmontowanymi króćcami pomiarowymi Classic, mosiądz EZB
Nr kat. 1143266

Cocon QTZ zawory regulacyjno-równoważące DN 32, R 1 ¼ x Rp 1 ¼, 600-4800 l/h, bez króćców pomiarowych, mosiądz EZB
Nr kat. 1143610

Cocon QTZ zawory regulacyjno-równoważące DN 20, G 1, 250-1800 l/h, bez zaworów pomiarowych, mosiądz EZB
Nr kat. 1143666

Cocon QTZ zawór regulacyjny, bez króćców pomiarowych DN 32, PN 25, 600-3600 l/h
Nr kat. 1147310

Pressure independent control valve "Cocon QTZ" with pressure test points DN 32, Rp 1 ¼, 600-4800 l/h, z dwoma zmontowanymi króćcami pomiarowymi Classic, mosiądz EZB
Nr kat. 1149310

Cocon QTZ zawory regulacyjno-równoważące DN 25, G 1 ¼, 400-2500 l/h, bez zaworów pomiarowych, mosiądz EZB
Nr kat. 1143668

Cocon QTZ zawór regulacyjny, z króćcami pomiarowymi DN 25, G 1 ¼, 400-2500 l/h, z dwoma zmontowanymi króćcami pomiarowymi Classic, mosiądz EZB
Nr kat. 1143268

Cocon QTZ zawór regulacyjny, z króćcami pomiarowymi DN 32, G 1 ¾, 600-4800 l/h z dwoma zmontowanymi króćcami pomiarowymi Classic, mosiądz EZB
Nr kat. 1143270

Cocon QTZ zawory regulacyjno-równoważące DN 32, G 1 ¾, 600-4800 l/h, bez zaworów pomiarowych, mosiądz EZB
Nr kat. 1143670

Niezależny od ciśnienia zawór regulacyjny Cocon QTZ z gwintem zewnętrznym PN 16 PN16, DN 15, Gwint zewnętrzny, 30 - 210 l/h, kvs: 0.5
Nr kat. 1144564

niezalezny od ciśnienia zawór regulacyjny Cocon QTZ z gwintem wewnętrznym PN16 PN16, DN 15, Gwint wewnętrzny, 30 - 210 l/h, kvs: 0.5
Nr kat. 1148504

Termostat "Uni CH" 7-28 C, 0* 1-5, z czujnikiem cieczowym, biały
Nr kat. 1011265

Uni XHM 7-28 C, 0 * 1-5, czujnik cieczowy, biały
Nr kat. 1011360

Uni XH 7-28 C, 0 * 1-5, z czujnikiem cieczowym, biały
Nr kat. 1011365

Termostat "Uni XH" 7-28 C, * 1-5, z czujnikiem cieczowym, biały
Nr kat. 1011364

Uni LHB 7-28 C, * 1-5, czujnik cieczowy, biały
Nr kat. 1011410

Uni LH 7-28 C, * 1-5, z czujnikiem cieczowym, biały
Nr kat. 1011464

Uni LH M 30 x 1.5, 7-28 °C, 0 * 1-5, liquid sensor, anthracite
Nr kat. 1011467

Uni LH 8-38 C, 1-7, z czujnikiem cieczowym, biały
Nr kat. 1011488

Uni XH M 30 x 1.5, 7-28 °C, 0 * 1-5, remote sensor 2 m, white
Nr kat. 1011565

Termostat "Uni XH" 7-28 C, 0* 1-5, z czujnikiem zdalnym 5 m, biały
Nr kat. 1011566

Uni LH 7-28 C, 0* 1-5, z czujnikiem zdalnym 2 m, biały
Nr kat. 1011665

Uni LH 7-28 C, 0* 1-5, z czujnikiem zdalnym 5 m, biały
Nr kat. 1011666

Uni LH 7-28 C, * 1-5, z czujnikiem zdalnym 2 m, biały
Nr kat. 1011682

Uni LH 8-38 C, 1-7, z czujnikiem zdalnym 2 m, biały
Nr kat. 1011688

Uni SH 7-28 C, 0 * 1-5, czujnik cieczowy, biały
Nr kat. 1012065

Uni SH 7-28 C, 0 * 1-5, z czujnikiem cieczowym, biały
Nr kat. 1012066

Uni SH 7-28 C,0 * 1-5,z czujnikiem cieczowym, chromowany
Nr kat. 1012069

Uni SH 7-28 C, 0 * 1-5, stal nierdzewna
Nr kat. 1012085

pinox H M 30 x 1,5, czujnik cieczowy, chromowany
Nr kat. 1012165

pinox H M 30 x 1,5, biały
Nr kat. 1012166

Termostat "vindo TH" 7-28 C, 0 * 1-5, z czujnikiem cieczowym, biały
Nr kat. 1013066

Cocon QTZ zawór regulacyjny, bez króćców pomiarowych PN16, DN 15, złacze / gwint wewnętrzny, 30 - 210 l/h, kvs: 0.5
Nr kat. 1145504

Cocon QTZ zawór regulacyjny, bez króćców pomiarowych PN16, DN 15, złacze / gwint wewnętrzny, 150 - 1 050 l/h, kvs: 1.8
Nr kat. 1145704

Cocon QTZ zawór regulacyjny, bez króćców pomiarowych PN16, DN 20, złacze / gwint wewnętrzny, 150 - 1 050 l/h, kvs: 1.8
Nr kat. 1145506

Cocon QTZ zawór regulacyjny, bez króćców pomiarowych PN16, DN 10, Gwint zewnętrzny, 30 - 210 l/h, kvs: 0.5
Nr kat. 1145563

Cocon QTZ zawór regulacyjny, bez króćców pomiarowych PN16, DN 10, Gwint zewnętrzny, 90 - 450 l/h, kvs: 1.1
Nr kat. 1145663

Cocon QTZ zawór regulacyjny, bez króćców pomiarowych PN16, DN 15, Gwint zewnętrzny, 30 - 210 l/h, kvs: 0.5
Nr kat. 1145564

Cocon QTZ zawór regulacyjny, bez króćców pomiarowych PN16, DN 15, Gwint zewnętrzny, 150 - 1 050 l/h, kvs: 1.8
Nr kat. 1145764

Cocon QTZ zawór regulacyjny, bez króćców pomiarowych PN16, DN 20, Gwint zewnętrzny, 150 - 1 050 l/h, kvs: 1.8
Nr kat. 1145566

Cocon QTZ zawór regulacyjny, z króćcami pomiarowymi PN16, DN 15, złacze / gwint wewnętrzny, 30 - 210 l/h, kvs: 0.5
Nr kat. 1146004

Cocon QTZ zawór regulacyjny, z króćcami pomiarowymi PN16, DN 15, złacze / gwint wewnętrzny, 150 - 1 050 l/h, kvs: 1.8
Nr kat. 1146204

Cocon QTZ zawór regulacyjny, z króćcami pomiarowymi wejście: półśr., wyjście: GW, DN 20, 150-1050 l/h
Nr kat. 1146006

Cocon QTZ zawór regulacyjny, z króćcami pomiarowymi PN16, DN 10, Gwint zewnętrzny, 30 - 210 l/h, kvs: 0.5
Nr kat. 1146063

Cocon QTZ zawór regulacyjny z króćcami pomiarowymi PN16, DN 10, Gwint zewnętrzny, 90 - 450 l/h, kvs: 1.1
Nr kat. 1146163

Cocon QTZ zawór regulacyjny, z króćcami pomiarowymi PN16, DN 15, Gwint zewnętrzny, 30 - 210 l/h, kvs: 0.5
Nr kat. 1146064

Cocon QTZ zawór regulacyjny, z króćcami pomiarowymi PN16, DN 15, Gwint zewnętrzny, 150 - 1 050 l/h, kvs: 1.8
Nr kat. 1146264

Cocon QTZ zawór regulacyjny, z króćcami pomiarowymi PN16, DN 20, Gwint zewnętrzny, 150 - 1 050 l/h, kvs: 1.8
Nr kat. 1146066

Cocon QTZ zawory regulacyjno-równoważące PN16, DN 15, Gwint wewnętrzny, 30 - 210 l/h, kvs: 0.5
Nr kat. 1147504

Cocon QTZ zawory regulacyjno-równoważące PN16, DN 15, Gwint wewnętrzny, 150 - 1 050 l/h, kvs: 1.8
Nr kat. 1147704

Cocon QTZ zawory regulacyjno-równoważące PN16, DN 20, Gwint wewnętrzny, 150 - 1 050 l/h, kvs: 1.8
Nr kat. 1147506

Cocon QTZ zawór regulacyjny, z króćcami pomiarowymi PN 25, DN 10, Gwint zewnętrzny, 150 - 700 l/h, kvs: 1.7
Nr kat. 1143263

Cocon QTZ zawory regulacyjno-równoważące PN 25, DN 10, Gwint zewnętrzny, 150 - 700 l/h, kvs: 1.7
Nr kat. 1143663

Wymiary

Wymiary produktu

Długość	Szerokość	Wysokość	Ciężar
138 mm	146 mm	83 mm	0,39 kg

Jednostka opakowaniowa

Rodzaj	Ilość	Długość	Szerokość	Wysokość	Ciężar
Carton	1	140 mm	140 mm	83,5 mm	0,43 kg

Zdjęcia

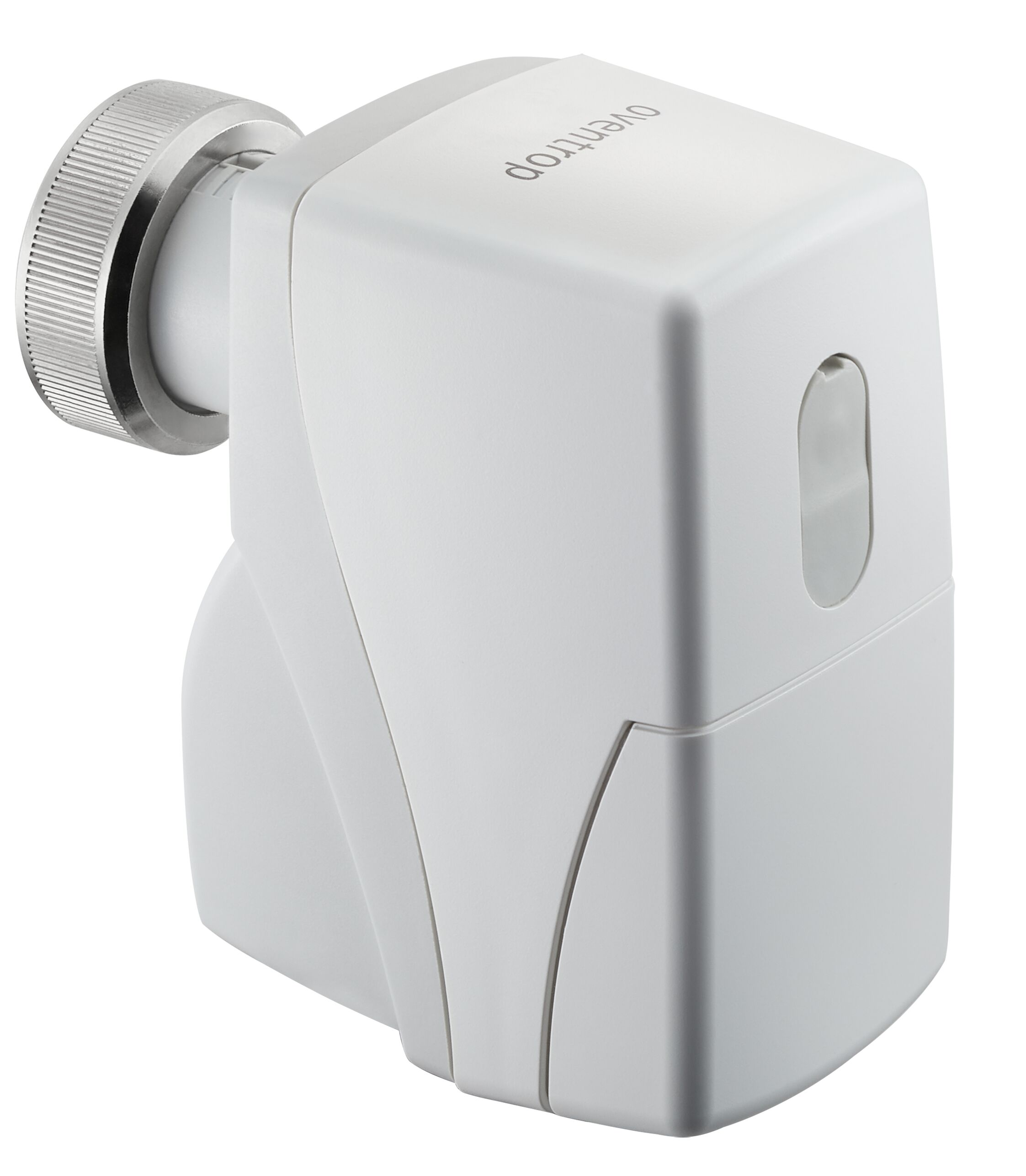

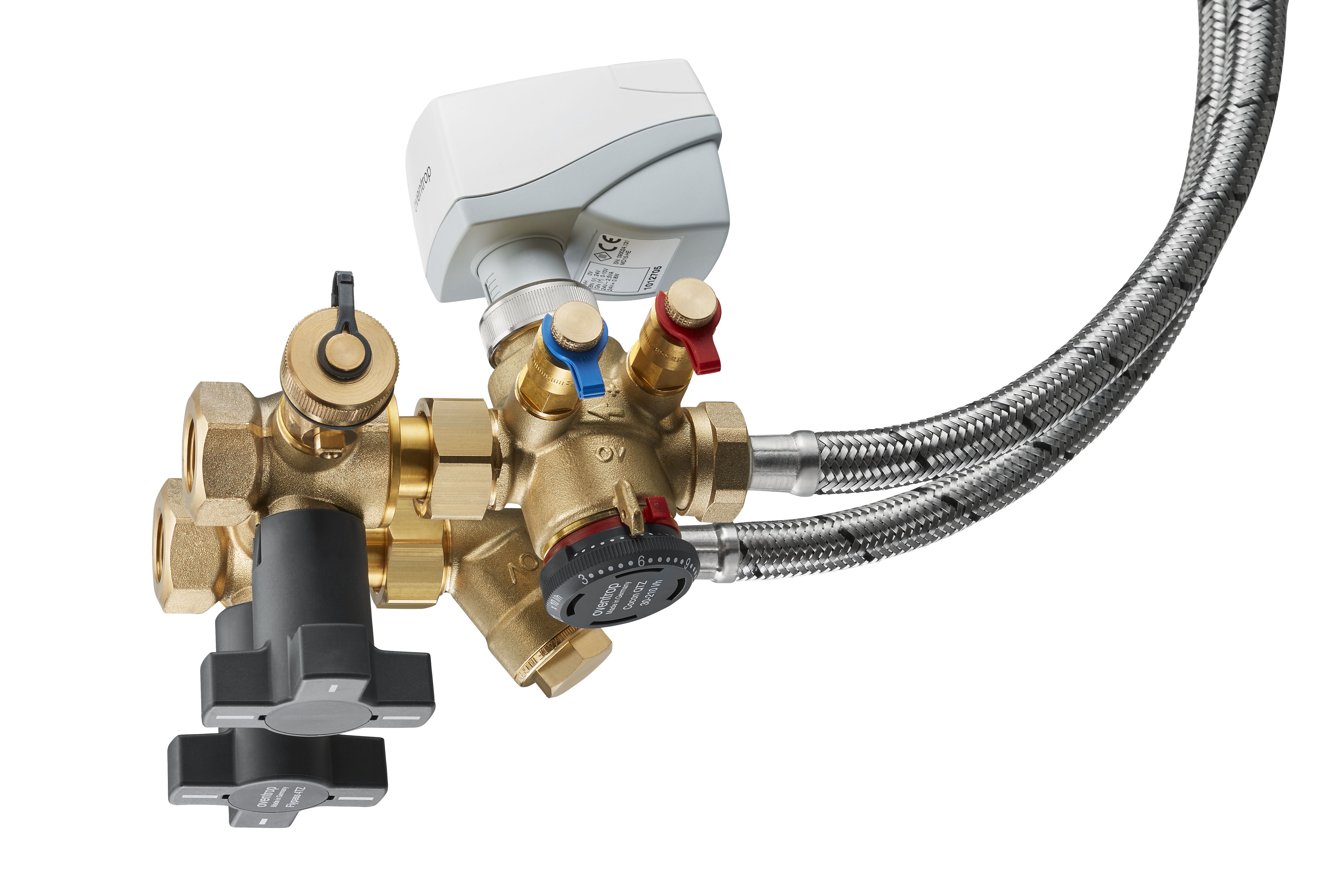

Product images

	Wielkość pliku 184,74 KB Rozmiar zdjęcia 2245 px x 2573 px Właściwości Jednoznaczne zdjęcie produktu Dopuszczony Download
	Wielkość pliku 1,18 MB Rozmiar zdjęcia 5653 px x 3769 px Właściwości Jednoznaczne zdjęcie produktu Dopuszczony Download
	Wielkość pliku 1020,59 KB Rozmiar zdjęcia 5733 px x 5732 px Właściwości Jednoznaczne zdjęcie produktu Dopuszczony Download
	Wielkość pliku 989,29 KB Rozmiar zdjęcia 6645 px x 6644 px Właściwości Jednoznaczne zdjęcie produktu Dopuszczony Download

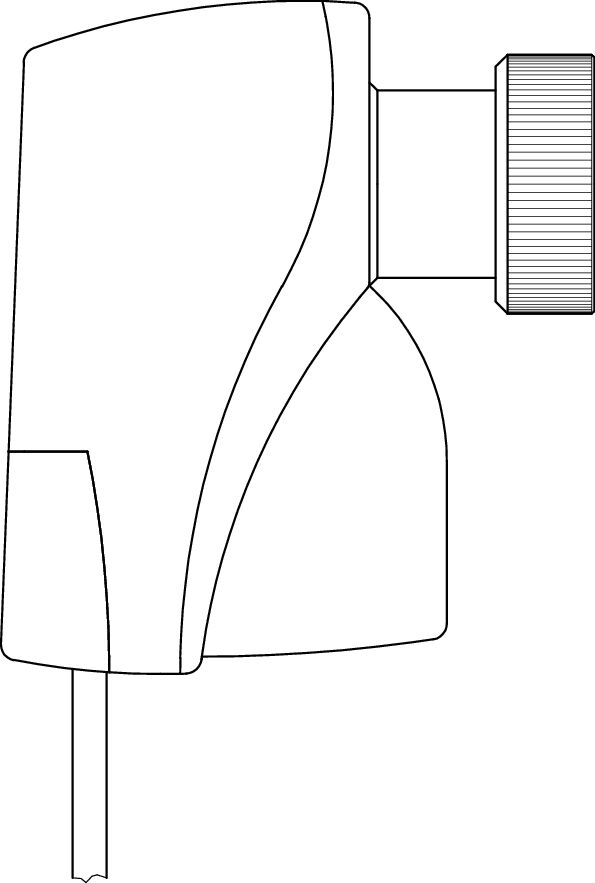

Drawings

Wielkość pliku

24,4 KB

Rozmiar zdjęcia

595 px x 883 px

Właściwości

Jednoznaczne zdjęcie produktu
Dopuszczony

Dokumentacja

Instrukcja obsługi

	Plik	Wielkość pliku
	L_101274584.pdf	1,53 MB

Brochure

	Plik	Wielkość pliku
	„Cocon QTZ/QTR/QFC” zawór z funkcją automatycznego równoważenia do regulacji wydajności instalacji grzewczych i chłodniczych more languages "Cocon" Pressure independent control valves/Differential pressure regulators «Cocon» Robinets de réglage et de régulation / Régulateurs de pression différentielle "Cocon QTZ" PN 25, "Cocon QTR/QFC" PN 15/PN 25 Válvulas de control independiente de presión Cocon Gecombineerde (in)regelafsluiter/verschildrukregelaar Комбинирани регулиращи вентили „Cocon QTZ“ PN 25 „Cocon QTR/QFC“ PN 16/PN 25 „Cocon QTZ/QTR/QFC“ Комбинированные балансировочно-регулирующие вентили "Cocon QTZ" PN 25 "Cocon QTR/QFC" PN 16/PN 25 Valvole combinate di regolazione e controllo Cocon QTZ/QTR/QFC" 动态平衡电动调节阀 Незалежні від тиску регулювальні клапани "Cocon"	515,47 KB

ETIM

Klassifizierung
ETIM 7.0

Property	Value
Ambient temperature	0 - 50
Length of connection cable	1.5
Degree of protection (IP)	IP54
Communications protocol	Modbus
Suitable for air accessory
Connection to stop valve	M30 x 1.5
Stroke length	9
Suitable for valve
Max. electric power input	4.2
Allowable relative humidity	0 - 85
Supply voltage	24 V AC/DC
Adjusting force	150
