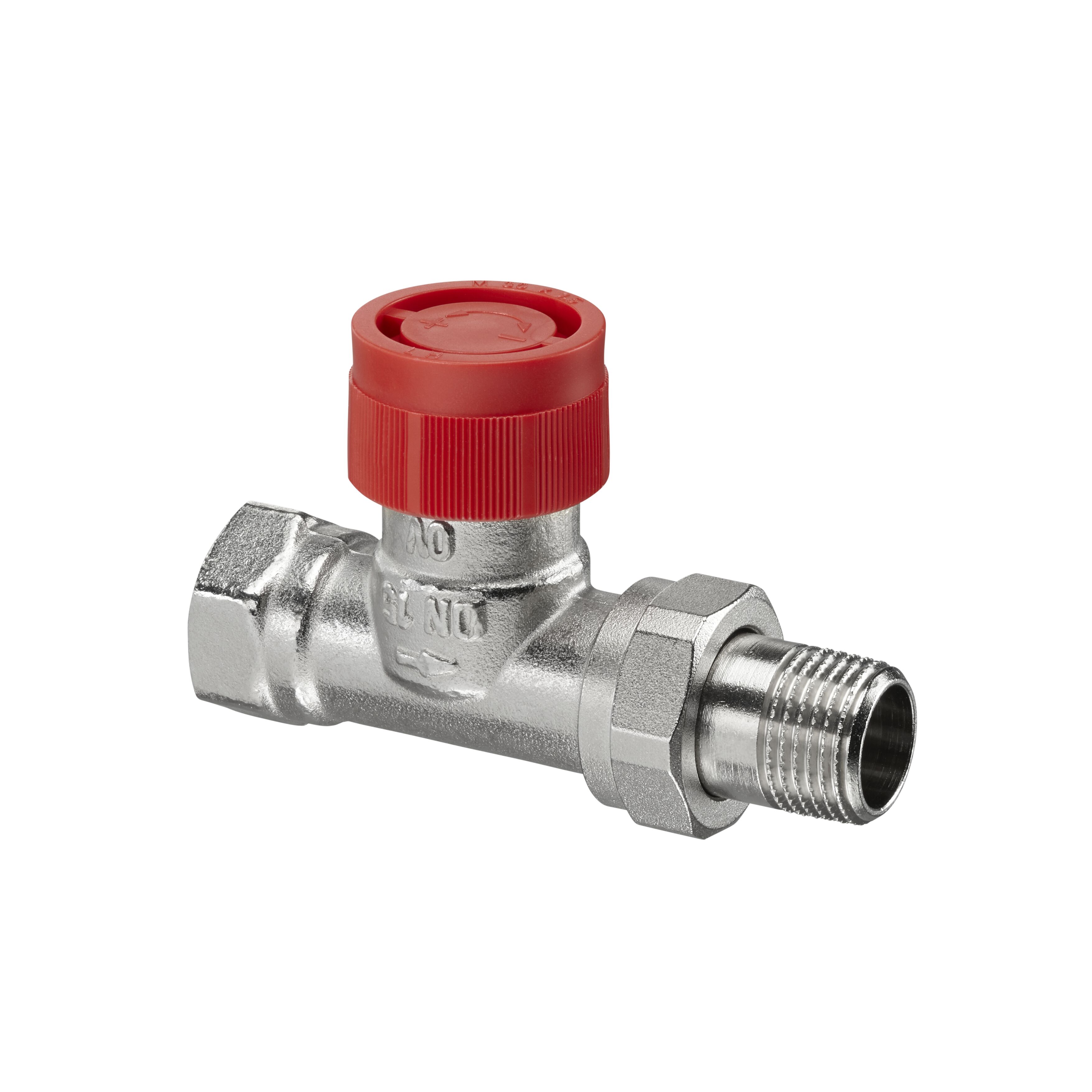

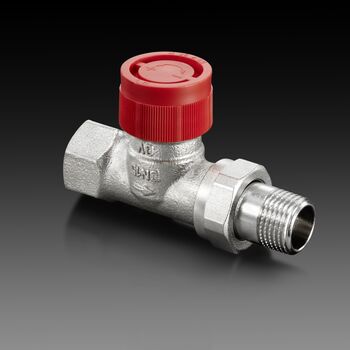

Thermostatische afsluiter AF
DN 20, PN 10, recht, G ¾ bi.dr. x R ¾ bu.dr.


Thermostatische afsluiter AF
met fijne voorinstelling voor hydraulisch balanceren.

Gebruik in cv-installaties, bijzonder geschikt voor stadsverwarming (volgens AGFW-werkblad FW 507), directe en indirecte aansluiting. Centrale verwarmingssystemen met hoge temperatuurspreiding en systemen met de vereiste instelling van kleine debieten.

Met traploos instelbare fijninstelling.

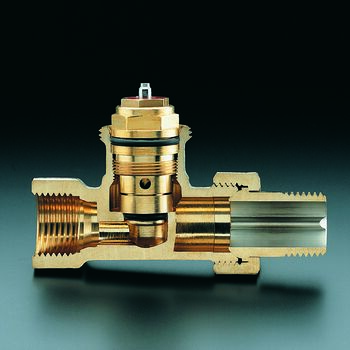

De voorinstelling, die onder de systeemdruk kan worden gewijzigd, is verborgen en de klepinzet kan worden vervangen zonder het systeem af te tappen.

Messing fitting, met vernikkelde behuizing, as van RVS.

Alle afsluiters AF hebben een rode beschermkap, de stopbusschroef is vanaf eind 1993 rood gemarkeerd.


Thermostaat-draadaansluiting: M 30 x 1,5.
Art.nr.: 1180706
EAN: 4026755186314
Fabrikant: Oventrop GmbH & Co. KG
Technische wijzigingen voorbehouden.

Aandrijving

Thermische aandrijving Aktor T 2P 2-puntsregeling 230 V AC, stroomloos gesloten, 2-punts, M 30 x 1,5
Artikelnummer 1012415
Thermische aandrijving Aktor T 2P 2-puntsregeling 24 V AC/DC, stroomloos gesloten, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012416
Thermische aandrijving Aktor T 2P 2-puntsregeling H NO, 230 V, stroomloos geopend, 2-punts, M 30 x 1,5
Artikelnummer 1012425
Thermische aandrijving Aktor T 2P 2-puntsregeling 24 V AC/DC, stroomloos geopend, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012426
Thermische aandrijving Aktor T 2P 2-puntsregeling H NC, 230 V, stroomloos gesloten, 2-punts, met hulpschakelaar, M 30 x 1,5,
Artikelnummer 1012435
Thermische aandrijving Aktor T 2P 2-puntsregeling L NC, 24 V, stroomloos gesloten, kabellengte 2 m
Artikelnummer 1012442
Thermische aandrijving Aktor T 2P 2-puntsregeling 230 V AC, stroomloos gesloten, 2-punts, kabellengte 2 m, M 30 x 1,5
Artikelnummer 1012452
Thermische aandrijving Aktor T 2P 2-puntsregeling 230 V AC, stroomloos gesloten, 2-punts, kabellengte 5 m, M 30 x 1,5
Artikelnummer 1012455
Thermische aandrijving Aktor T 2P 2-puntsregeling 230 V AC, stroomloos gesloten, kabellengte 10 m
Artikelnummer 1012459
Aktor M 2=punts elektromotorische aandrijving, met korte looptijd (3 sex.) 2P H, 230 V, 2-punts aandrijving
Artikelnummer 1012710
Aktor M 2=punts elektromotorische aandrijving, met korte looptijd (3 sec.) 24 V AC/DC, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012711
Aktor M ST L NC elektromotorische aandrijving continu met 0-10 V 24 V AC/DC, modulerende proportionele aandrijving, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012717
Elektromotorische aandrijving Aktor M traploos 0-10 V 24 V AC/DC, modulerende proportionele aandrijving, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012725
Elektromotorische aandrijving Aktor M traploos 0-10 V 24 V AC/DC, modulerende proportionele aandrijving met standterugmelding, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012726
Elektromotorische aandrijving Aktor M 2-punts- en 3-puntsaansturing 230 V AC, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012729
Elektromotorische aandrijving Aktor M met KNX-interface 21-32 V (vanaf KNX-bus), schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012746
Aktor T ST elektrothermische aandrijving, 0-10 V aansturing 24 V AC, stroomloos gesloten, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012953
mote 320 draadloze aandrijving Schroefdraadaansluiting M 30 x 1,5, werkt op batterijen
Artikelnummer 1150665

Afmetingen

Afmetingen van het artikel

Lengte Breedte Hoogte Gewicht
105,4 mm 41 mm 65 mm 0,41 kg

Verpakkingseenheden

Type Aantal Lengte Breedte Hoogte Gewicht
Zak 1 110 mm 50 mm 80 mm 0,41 kg
Doos 25 294 mm 279 mm 100 mm 10,54 kg
Europallet 2000 1200 mm 800 mm 1058 mm 866,44 kg

CAD

Download CAD-formaten
Formaat Grootte Download
Revit 476 KB
Download
DWG (3D) 81,28 KB
Download
DWG 25,88 KB
Download
DXF (3D) 535,3 KB
Download
DXF 96,36 KB
Download
STEP 109,94 KB
Download
OBJ / MTL 44,3 KB
Download

Opmerking CAD Viewer

Om de CAD-viewer te openen en de CAD-gegevens te kunnen downloaden, moet de "CAD-app" eenmaal lokaal worden geïnstalleerd.

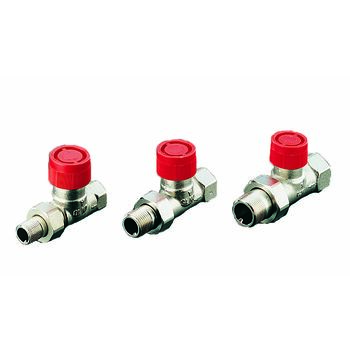

Afbeeldingen

Productafbeeldingen

  Bestandsgrootte
587,24 KB
  Afbeeldingsgrootte
3695 px x 3695 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download
  Bestandsgrootte
508,06 KB
  Afbeeldingsgrootte
3510 px x 3510 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download
  Bestandsgrootte
612,93 KB
  Afbeeldingsgrootte
3695 px x 3695 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download
  Bestandsgrootte
512,92 KB
  Afbeeldingsgrootte
1404 px x 1404 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download
  Bestandsgrootte
98,54 KB
  Afbeeldingsgrootte
1069 px x 614 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download
  Bestandsgrootte
354,92 KB
  Afbeeldingsgrootte
1404 px x 1404 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download

Tekeningen

  Bestandsgrootte
16,83 KB
  Afbeeldingsgrootte
597 px x 341 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download

Documenten

Handleiding

Afsluiter dimensionering

Afsluiter dimensionering

°C
°C
Watt

ETIM

Klassifizierung
ETIM 7.0
Kenmerken Waarde
Uitvoering Staartstuk/binnendraad
Hoogte 29 mm
Vorm Recht
Oppervlaktebescherming Vernikkeld
Kleur knop Overig
Bediening Thermostatisch met knop
Automatische debietregeling
Met stofkap
Met drukset
Geschikt voor éénpijpsysteem
Geschikt voor tweepijpsysteem
Maat radiatoraansluiting 3/4" (20)
Verkorte bouwlengte
Stromingsrichting tegengesteld
Maat thermostatisch regelelement M 30 x 1,5
Voorinstelbaar
Materiaal behuizing Messing
Kvs-waarde 0.37
Voorinstelling Met slagbegrenzer
Thermostatisch voorbereid
Met gebogen staartstuk
