Vanne de contrôle indépendante de la pression Cocon QTZ avec filetage mâle PN 16
DN 10, G ½, 90-450 l/h, sans prises de pression, laiton résistant au dézingage

Veuillez patienter !
Veuillez patienter !

Le système Unofix pour la rénovation des installations de chauffage monotubes est basé sur la vanne de contrôle indépendante de la pression Cocon QTZ. Il est disponible en différentes variantes : En tant que variante de base, l'Unofix QB avec limitation du débit ou l'Unofix QT avec un moteur supplémentaire et des thermostats d'ambiance avec intervalle de temps pour, par exemple, l’abaissement nocturne. La troisième variante Unofix QR dispose d'un limiteur de la température de retour pour maintenir l'écart de température en régime intermédiaire du circuit de chauffage monotube. Deux entretoises avec course minimale fixe ou réglable sont disponibles pour l’Unofix QR pour assurer le débit résiduel.

  • Fonction principale: Vanne de contrôle indépendante de la pression
  • Fluide: Eau, Mélange eau-glycol
  • Niveau de pression: PN 16
  • Diamètre nominal: DN 10
  • Raccordements: Filetage mâle
  • Dimension de raccordement: G 1/2
  • Plage de réglage: 90 - 450 l/h
  • Pression différentielle p1-p3: 20 - 400 kPa
  • Kvs: 1.1
  • Température de service: -10 - 120 °C
  • Pression différentielle max.: 4 bar
  • Préréglage: Oui
  • Préréglage à blocage: Oui, plombable
  • Affichage du préréglage: Oui
  • Fermeture: Oui
  • Raccordement de mesure: Obturé par bouchon
  • Matériau corps: Laiton résistant au dézingage
  • Modèle: À deux voies
  • Raccordement moteur: M 30 x 1,5
  • Course de réglage: 2,8 mm
  • Lieu de montage: Aller ou retour
  • Coquille d'isolation: Disponible en accessoire
Art.-Nr.: 1145663
EAN: 4026755363982
Fabricant: Oventrop GmbH & Co. KG
Sous réserve de modifications techniques
Téléchargement GAEB


Téléchargement texte d’appel d’offres

Article de substitution

Vanne de contrôle indépendante de la pression Cocon QTZ avec filetage mâle PN 25 DN 10, G ½, 150-700 l/h, sans prises de pression, laiton résistant au dézingage
Réf. 1143663

Accessoires

Coquille d'isolation pour vannes de contrôle indépendante de la pression Cocon QTZ PN 16, DN 15 et DN 20
Réf. 1149104
Rallonge de tige pour vannes de contrôle indépendante de la pression Cocon QTZ, rallonge = 25 mm
Réf. 1149190
Moteur thermique Aktor T ST 0 - 10 V 24 V AC, fermé hors tension, raccordement fileté M 30 x 1,5
Réf. 1012953
Entretoise pour vannes de contrôle indépendante de la pression Cocon QTZ PN 16, avec course minimale fixe, pour installations de chauffage monotubes
Réf. 1149090
Coquille d'isolation pour vannes de contrôle indépendante de la pression Cocon QTZ PN 16, DN 15 et DN 20
Réf. 1149104
Rallonge de tige pour vannes de contrôle indépendante de la pression Cocon QTZ, rallonge = 25 mm
Réf. 1149190
Moteur thermique Aktor T ST 0 - 10 V 24 V AC, fermé hors tension, raccordement fileté M 30 x 1,5
Réf. 1012953
Entretoise pour vannes de contrôle indépendante de la pression Cocon QTZ PN 16, avec course minimale fixe, pour installations de chauffage monotubes
Réf. 1149090
Coquille d'isolation pour vannes de contrôle indépendante de la pression Cocon QTZ PN 16, DN 15 et DN 20
Réf. 1149104
Rallonge de tige pour vannes de contrôle indépendante de la pression Cocon QTZ, rallonge = 25 mm
Réf. 1149190
Moteur thermique Aktor T ST 0 - 10 V 24 V AC, fermé hors tension, raccordement fileté M 30 x 1,5
Réf. 1012953
Entretoise pour vannes de contrôle indépendante de la pression Cocon QTZ PN 16, avec course minimale fixe, pour installations de chauffage monotubes
Réf. 1149090

Moteurs

Servo-moteur Aktor M à régulation continue avec 0 - 10 V 24 V AC / DC, moteur proportionnel modulant avec recopie de position, raccordement fileté M 30 x 1,5
Réf. 1012726
Servo-moteur Aktor M, régulation tout ou rien et trois points 230 V AC, raccordement fileté M 30 x 1,5
Réf. 1012729
Servo-moteur Aktor M avec interface Modbus 24 V AC / DC, raccordement fileté M 30 x 1,5, compatible avec Cocon QTZ
Réf. 1012745
Servo-moteur Aktor M avec interface KNX 21 - 32 V (du bus KNX), raccordement fileté M 30 x 1,5
Réf. 1012746
Moteur électrothermique Aktor T 2P, régulation tout ou rien 230 V AC, fermé hors tension, raccordement fileté M 30 x 1,5
Réf. 1012415
Moteur électrothermique Aktor T 2P, régulation tout ou rien 24 V AC / DC, fermé hors tension, raccordement fileté M 30 x 1,5
Réf. 1012416
Moteur électrothermique «Aktor T 2P» «M NC», 120 V, fermé hors courant, tout ou rien, M 30 x 1,5, pour utilisation dans des pays approuvés hors Union Européenne uniquement
Réf. 1012420
Moteur électrothermique Aktor T 2P, régulation tout ou rien 230 V AC, ouvert hors tension, raccordement fileté M 30 x 1,5
Réf. 1012425
Moteur électrothermique Aktor T 2P, régulation tout ou rien 24 V AC / DC, ouvert hors tension, raccordement fileté M 30 x 1,5
Réf. 1012426
Moteur électrothermique Aktor T 2P, régulation tout ou rien 230 V AC, fermé hors tension, avec interrupteur auxiliaire, raccordement fileté M 30 x 1,5
Réf. 1012435
Moteur électrothermique Aktor T 2P, régulation tout ou rien 24 V AC / DC, fermé hors tension, raccordement fileté M 30 x 1,5, longueur du câble 2 m
Réf. 1012442
Moteur électrothermique Aktor T 2P, régulation tout ou rien 230 V AC, fermé hors tension, raccordement fileté M 30 x 1,5, longueur du câble 2 m
Réf. 1012452
Moteur électrothermique Aktor T 2P, régulation tout ou rien 230 V AC, fermé hors tension, raccordement fileté M 30 x 1,5, longueur du câble 5 m
Réf. 1012455
Moteur électrothermique Aktor T 2P, régulation tout ou rien 230 V AC, fermé hors tension, raccordement fileté M 30 x 1,5, longueur du câble 10 m
Réf. 1012459
Servo-moteur Aktor M, régulation tout ou rien, temps de fonctionnement court 230 V AC, raccordement fileté M 30 x 1,5
Réf. 1012710
Servo-moteur Aktor M, régulation tout ou rien, temps de fonctionnement court 24 V AC / DC, raccordement fileté M 30 x 1.5
Réf. 1012711
Servo-moteur Aktor M ST L NC à régulation continue avec 0 - 10 V 24 V AC / DC, moteur proportionnel modulant, raccordement fileté M 30 x 1,5
Réf. 1012717
Servo-moteur Aktor M à régulation continue avec 0 - 10 V 24 V AC / DC, moteur proportionnel modulant, raccordement fileté M 30 x 1,5
Réf. 1012725
Servo-moteur Aktor M à régulation continue avec 0 - 10 V 24 V AC / DC, moteur proportionnel modulant avec recopie de position, raccordement fileté M 30 x 1,5
Réf. 1012726
Servo-moteur Aktor M, régulation tout ou rien et trois points 230 V AC, raccordement fileté M 30 x 1,5
Réf. 1012729
Servo-moteur Aktor M avec interface Modbus 24 V AC / DC, raccordement fileté M 30 x 1,5, compatible avec Cocon QTZ
Réf. 1012745
Servo-moteur Aktor M avec interface KNX 21 - 32 V (du bus KNX), raccordement fileté M 30 x 1,5
Réf. 1012746
Moteur électrothermique Aktor T 2P, régulation tout ou rien 230 V AC, fermé hors tension, raccordement fileté M 30 x 1,5
Réf. 1012415
Moteur électrothermique Aktor T 2P, régulation tout ou rien 24 V AC / DC, fermé hors tension, raccordement fileté M 30 x 1,5
Réf. 1012416
Moteur électrothermique «Aktor T 2P» «M NC», 120 V, fermé hors courant, tout ou rien, M 30 x 1,5, pour utilisation dans des pays approuvés hors Union Européenne uniquement
Réf. 1012420
Moteur électrothermique Aktor T 2P, régulation tout ou rien 230 V AC, ouvert hors tension, raccordement fileté M 30 x 1,5
Réf. 1012425

Dimensions

Dimensions de l’article

Longueur Largeur Hauteur Poids
93 mm 65 mm 52 mm 0,41 kg

Unités de conditionnement

Type Quantité Longueur Largeur Hauteur Poids
Carton 1 93 mm 90 mm 96 mm 0,45 kg
Carton 10 390 mm 295 mm 116 mm 4,61 kg
Europalette 800 1200 mm 800 mm 1323 mm 391,48 kg

CAO

Téléchargement formats CAO
Format Taille Téléchargement
Revit 528 KB
Téléchargement
DWG (3D) 179,22 KB
Téléchargement
DWG 44,19 KB
Téléchargement
DXF (3D) 889,91 KB
Téléchargement
DXF 179,58 KB
Téléchargement
STEP 245,6 KB
Téléchargement
OBJ / MTL 102,65 KB
Téléchargement

Note visualiseur CAO

Pour ouvrir le visualiseur CAO et télécharger les données CAO, l'« application CAO » doit être installée localement une fois.

Téléchargement configuration application CAO

Images

Images de produits

  Taille du fichier
149,95 KB
  Taille de l'image
2272 px x 1712 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
575,73 KB
  Taille de l'image
3177 px x 3177 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
1,18 MB
  Taille de l'image
5653 px x 3769 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement

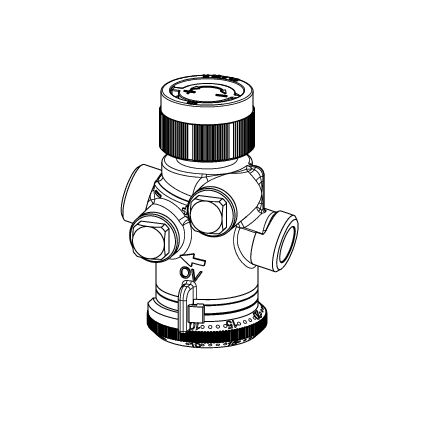

Plans

  Taille du fichier
73,4 KB
  Taille de l'image
595 px x 884 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
15,35 KB
  Taille de l'image
425 px x 425 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement

Plans d'encombrement

  Taille du fichier
44,33 KB
  Taille de l'image
1155 px x 809 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement

ETIM

Klassifizierung
ETIM 7.0
Caractéristique Valeur
hauteur 100 mm
qualité du matériau Laiton, résistant à la dézincification
longueur 60 mm
adapté au glycol
pression différentielle max. 400 kPa
flux volumique 0.09 - 0.45
adapté aux liquides
adapté aux gaz
Pression nominale d’article PN 16
Température moyenne maximale (fonctionnement continu) 120 °C
Température moyenne minimale (fonctionnement continu) -10 °C
Adapté à la vapeur
Matériau du boîtier laiton
Valeur Kvs 1.1
Diamètre intérieur nominal DN 10
