Robinet à tournant sphérique
à joint plat, pour distributeurs/collecteurs pour circuits de chauffage SH/SF/SFQ, DN 25


Robinet à tournant sphérique pour le raccordement au distributeurs/collecteurs pour le raccordement de radiateurs, filetage de raccordement : filetage femelle G 1 x filetage mâle G 1
Réf.: 1406384
EAN: 4026755249880
Fabricant: Oventrop GmbH & Co. KG
Sous réserve de modifications techniques.

Accessoire de

Dimensions

Dimensions de l’article

Longueur Largeur Hauteur Poids
89 mm 73 mm 47 mm 0,51 kg

Unités de conditionnement

Type Quantité Longueur Largeur Hauteur Poids
Sachet 1 112 mm 78 mm 50 mm 0,51 kg
Carton 10 190 mm 185 mm 144 mm 5,23 kg
Europalette 1920 1200 mm 800 mm 1312 mm 1026,78 kg

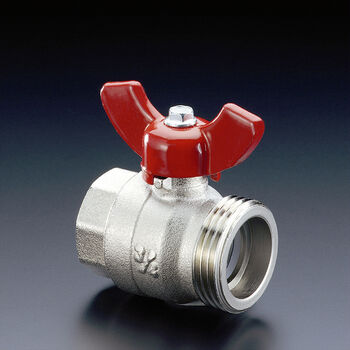

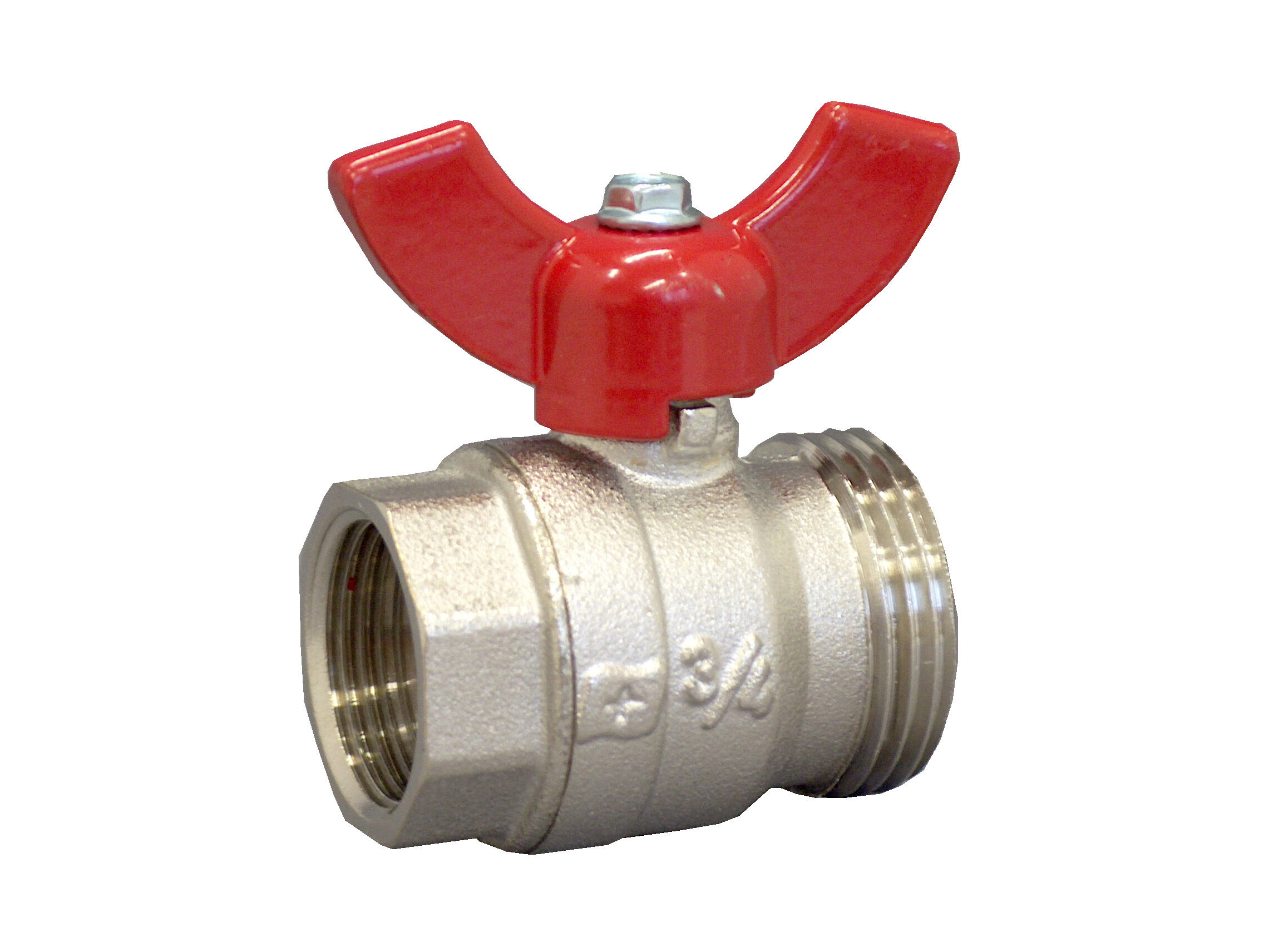

Images

Images de produits

  Taille du fichier
390,8 KB
  Taille de l'image
2285 px x 2357 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
135,8 KB
  Taille de l'image
1024 px x 1024 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
284,93 KB
  Taille de l'image
2272 px x 1712 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement
  Taille du fichier
2,11 MB
  Taille de l'image
3643 px x 3880 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement

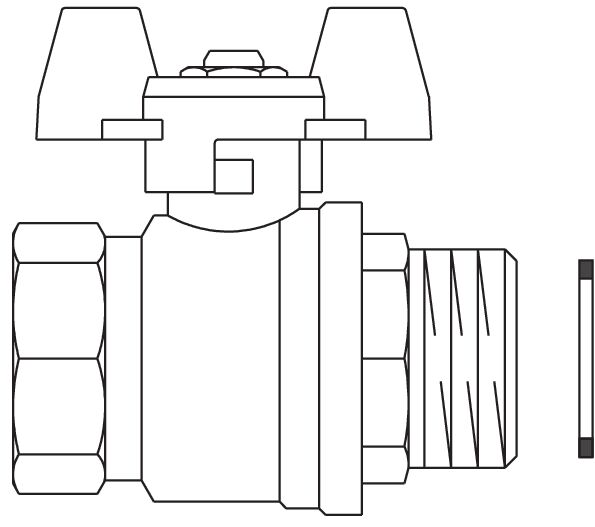

Plans

  Taille du fichier
22,24 KB
  Taille de l'image
595 px x 527 px
  Caractéristiques
  •  Image claire du produit
  •  Recadré
Téléchargement

ETIM

Klassifizierung
ETIM 7.0
Caractéristique Valeur
modèle droit
traitement de surface nickelé
commande poignée
Pression nominale d’article PN 16
Température moyenne maximale (fonctionnement continu) 70 °C
Diamètre intérieur nominal raccordement 2 1 pouce (25)
Label de contrôle KIWA
approuvé par le NCP
Température moyenne minimale (fonctionnement continu) 0 °C
avec robinet de distribution
Pression nominale de bride PN 16
angle de la vanne 0 °
construction du boîtier 2 pièces
passage totalement libre
longueur de poignée 60 mm
Avec raccord d’accouplement 1
Avec raccord d’accouplement 2
essais FM
certifié VdS
Contrôle UL
couleur ULC
essais LPCB
ignifuge
DVGW quality mark
Matériau du boîtier laiton
matériau de la broche laiton
avec orifice de vidange
Médicalement propre
Diamètre intérieur nominal raccordement 1 1 pouce (25)
exempt de graisse
matériau du joint sphérique PTFE
matériau de la sphère laiton
matériau du joint de tige primaire autre
matériau du joint de tige secondaire autre
